Pärast BESSi tulekahju mõistate lõpuks, et aR ja gG pole sama asi

Laadimisjaamades, energiasalvestussüsteemides, inverterites ja liitiumakupakkides töötavate ettevõtete omanike, inseneride ja hankespetsialistide jaoks on valusalt tuttav stsenaarium: komponentide kulude vähendamiseks valib hankemeeskond odavama võimaluse – loobudes spetsiaalsetest aR-kiirkaitsmetest ja eelistades odavaid, müügil olevaid gG aeglaselt põlevaid kaitsmeid.

Hinnavahe on vaevalt mõnikümmend jüaani ühiku kohta. Paberil kulud vähenevad. Kui aga pärast partii tarnimist põllul tekib lühis, läheb matemaatika ümber – remont, toitemooduli vahetus, kliendi hüvitamine ja seisakukaod ulatuvad kümnetesse tuhandetesse jüaanidesse. Halvima stsenaariumi korral läheb kogu energiasalvesti mahuti leekidesse. See ei ole liialdus.

Ühe kaitsme järelevalve võib seada ohtu kogu energiasalvestusprojekti

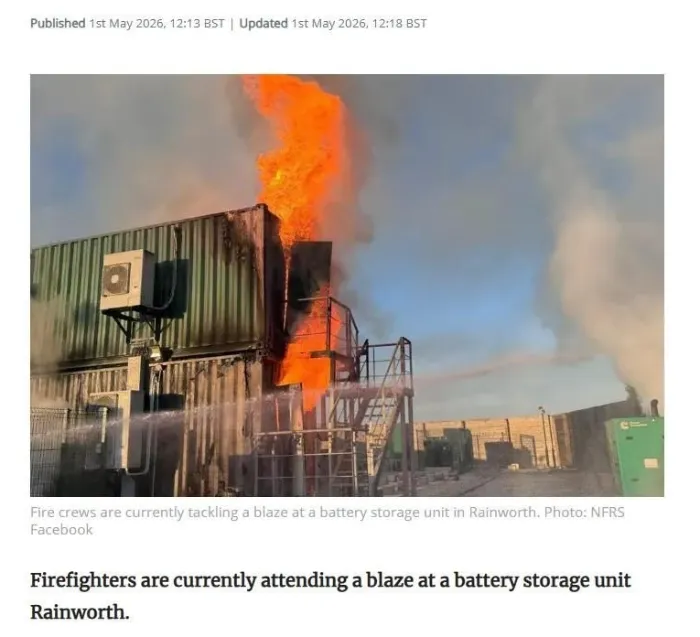

2026. aasta mais puhkes Ühendkuningriigis Nottinghamshire'is Rainworthi lähedal Ruffs Lane'i söekaevanduses aku energiasalvestussüsteemi tulekahju. Kahest laotud hoiukonteinerist, mis mõlemad põlesid leekides, õhkus paksu musta suitsu. Rajatis, mille nimivõimsus on 7,5 MW/7,5 MWh, varustati LG akudega ja võeti kasutusele 2017. aastal – see oli seitsmes võrgumastaabis BESS, mis Ühendkuningriigis tööle asus.

Kuigi ametlikku põhjust veel uuritakse, teavad tööstuse siseringi inimesed seda mustrit liigagi hästi: BESS-i tulekahjud on peaaegu alati seotud elektrikaitse riketega. Akuklastrite lühisvooludel on kõrge alalispinge, suur voolutugevus ja puudub loomulik nullpunkti. Kui kaitseseadised on alaspetsiifilised või ebastandardse kvaliteediga, ei saa rikkevoolusid õigeaegselt kustutada. Kuumus koguneb ja tulemuseks on ahelreaktsioon – konteiner pärast anuma süttimist.

Paarkümmend jüaani maksev kaitsme võib kaasa tuua BESSi täieliku kadumise, kuudepikkuse seisaku, kopsakad hüvitisnõuded ja kaubamärgi pikaajalise kahjustumise. Is that a trade-off worth making?

Paljud ei suuda eristada gG Slow-Blow ja aR kiiretoimelisi kaitsmeid

Laialt levinud eksiarvamus on lihtne: "Need mõlemad on kaitsmed - kui praegune reiting ühtib, siis see töötab."

gG kaitse oli algselt mõeldud madalpinge jaotuspaneelide ja kaablite ülekoormuskaitse jaoks elamutes ja väikestes kaubanduslikes vahelduvvoolurakendustes – madala voolu ja vähese rikkeenergia stsenaariumide korral. Selle paigaldamine alalisvoolu laadimisjaama või energiasalvestussüsteemi on sama, kui paluda üldarstil teha erakorraline südameoperatsioon. Mittevastavus paljastab kaks kriitilist viga:

Aeglane reageerimine ei peata tugevaid lühisvoolusid

Laadimisjaamades ja energiasalvestussüsteemides olevad IGBT-d ja SiC toiteseadmed on äärmiselt haprad. Lühise hetkel võivad tohutud liigvoolud mooduli mikrosekundite jooksul hävitada. gG-kaitsmel on pikk kaarepõlemisaeg, mis võimaldab läbida tohutul hulgal rikkeenergiat (I²t). Selleks ajaks, kui kaitsme tõrke lõpuks kõrvaldab (kui see kunagi juhtub), on kallis toitemoodul juba hävinud, kontaktori kontaktid on kinni keevitatud ja kaar süttib sageli ümbritsevaid materjale.

Ebapiisav alaliskaare kustutamise võime

Alalisvoolul ei ole loomulikku nullpunkti, mis muudab kaare väljasuremise oma olemuselt keeruliseks. Standardsed gG kaitsmeelemendid sisaldavad ainult lahtiselt täidetud kvartsliiva, ilma professionaalse kaarekustutussegu või kõvendusprotsessita. Kõrgepinge alalisvoolu lühise tingimustes ei saa kaar kiiresti kustutada, mis põhjustab korpuse purunemise, liiva lekke ja sisemise kaabli süttimise – kõik on BESS-i konteinerite tulekahjude klassikalised eelkäijad.

Mis tegelikult eristab Galaxy Fuse aR-i pooljuhtide kiiretoimelisi kaitsmeid peale gG?

Galaxy Fuse kiirkaitsmed, mis on loodud alalisvoolu laadimisjaamade, energiasalvestite ja inverterite jaoks, ületavad tavalisi gG tooteid nii materjalide, tootmisprotsesside kui ka jõudluse osas:

Täpselt juhitud I²t seab esikohale põhikomponentide kaitse

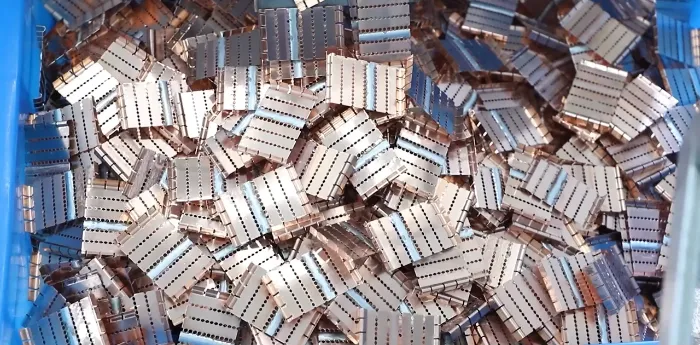

Galaxy Fuse kasutab puhtast hõbedast või hõbetatud vasest sulavaid elemente – hõbeda juhtivus on vasest 1,6 korda suurem, mis tagab oluliselt kiirema reageerimise. Piirates täpselt läbilaske I²t väärtust, neeldub rikkeenergia ja vooluahel tühjendatakse millisekundite jooksul, minimeerides IGBT-de ja SiC-seadmete termilist pinget ning säilitades kalleid toitepooljuhte.

Hõbetatud konstruktsioon tagab ka suurepärase vastupidavuse metalli väsimusele ja korrosioonile. Kui seadmed lülituvad iga päev sisse ja välja korduvate laadimis- ja tühjendustoimingute kaudu, on kaitsme töökindel pika aja jooksul ilma häirivate väljalülitumisteta.

Esmaklassilised materjalid, mis on loodud nõudlike kõrge temperatuuriga keskkondade jaoks

Kaitsme korpuses on kasutatud 95% kõrge puhtusastmega alumiiniumoksiidi keraamikat, mis lükkab tagasi tööstuses levinud odava 75% keraamika. See tagab kõrge temperatuuri taluvuse, soojuslöögikindluse ja stabiilse isolatsiooni isegi suletud korpustes või pikaajalisel välistingimustes päikesevalguse käes. Suure võimsusega seeriad kasutavad puhtast vasest klemme (kaks korda odavamalt kui messingist), pakkudes täiskoormusel töötamisel madalamat temperatuuritõusu ja välistades kontakti ülekuumenemise, kaare ja aukude tekke.

Autotööstuses kasutatav kaarekustutusprotsess

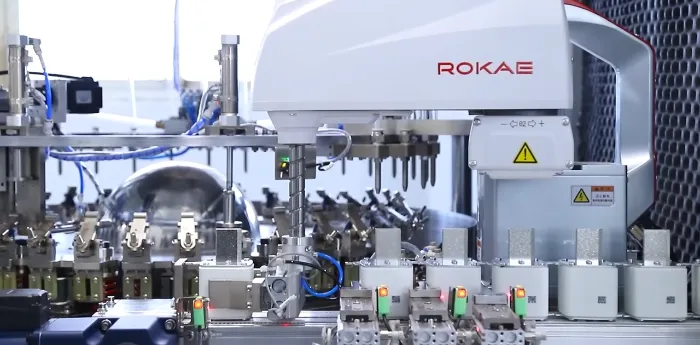

Enamik tavalisi gG kaitsmeid täidetakse lihtsalt lahtise kvartsliivaga, jättes kõvenemisetapi täielikult vahele. Galaxy Fuse kasutab kõrge puhtusastmega kvartsliiva kombineerituna spetsiaalse kaarekustutusseguga, millele järgneb 8-tunnine kõrgel ja madalal temperatuuril tsükliline kõvenemisprotsess. Tulemuseks on ühtlaselt tihe integreeritud täiteaine, mis summutab kiiresti kaared lühisejuhtumite ajal, tagades korpuse purunemise, liiva lekke puudumise ja tuleohu põhimõtteliselt kõrvaldades suure katkestusvõimsuse tingimustes.

Täispinge ja katkestusvõimsuse katvus kõrgepingetrendide jaoks

Galaxy Fuse kiire kaitsme seeriakate 750V, 1000V ja 1500VDC, katkestusvõimsusega kuni DC250kA. See hõlmab kogu spektrit tavalistest alalisvoolulaadijatest kuni 800 V ülikiirete laadimisjaamadeni ja suuremahuliste C&I energiasalvestussüsteemideni. Kõigil seeriatel on UL, TUV, CE ja CCC sertifikaadid, mis lihtsustavad nii kodumaiste kui ka ekspordiprojektide heakskiitmist.

Usaldusväärne tööstuspartner: Galaxy Fuse – üle 40 aasta tipptasemel

1980. aastal asutatud Zhejiang Galaxy Fuse Co., Ltd. on professionaalne kaitsmete tootja, kes integreerib teadus- ja arendustegevust, testimist, tootmist ja müüki. Ettevõtet tunnustatakse endise masinatööstuse ministeeriumi alluvuses võtmeettevõttena ja juhtiva kodumaise kaitsmete tootjana.

Põhilised tehnilised võimalused:

●48+ utiliidi- ja leiutispatendid kaitsmete valmistamisel; tunnustati 2017. aastal riikliku kõrgtehnoloogilise ettevõttena

●Sertifitseeritud juhtimissüsteemid: IATF16949, ISO9001, ISO14001 ja ISO45001

● Tooted vastavad standarditele GB13539, IEC60269, VDE0636 ja teistele rahvusvahelistele standarditele

●Eksporditakse enam kui 80 riiki ja piirkonda, sealhulgas Euroopasse, USA-sse ja Aafrikasse

Kiired kaitsmed energiasalvestussüsteemideleon Galaxy Fuse'i peamine fookusala. Võttes arvesse BESS-i rakenduste rangeid nõudmisi – kuni 1500 V alalispinge, sadade kiloampriteni ulatuvad lühisvoolud ja vajadus absoluutse kaarekustutuskindluse järele suletud akukeskkondades – kasutavad Galaxy Fuse energiasalvestusseeria tooted puhtast hõbedast sulavaid elemente ja kõrge puhtusastmega konstruktsiooni koos optimeeritud liivatatud kvartsega. See tagab mikrosekundi tasemel reageerimise ja usaldusväärse katkestuse äärmuslike rikete korral.

Viimased Mõtted

Mõnekümne jüaani erinevus ühiku kohta on laadimisjaama või energiasalvestussüsteemi kogumaksumuses tühine. Kuid see kaitseb kogu süsteemi kõige kallimat komponenti – jõupooljuhte – ja lõppkokkuvõttes vara töökindlust kogu selle kasutusea jooksul.

Nottinghami BESSi tulekahju on kainestav meeldetuletus: esmapilgul tühine komponent võib rikke korral muutuda kogu ohutusahela nõrgimaks lüliks. Energia salvestamise ja laadimise infrastruktuur erineb põhimõtteliselt üldisest elektrijaotusest. Kõrge alalispinge, tohutud lühisvoolud ja loomuliku nullpunkti puudumine nõuavad ranget valikut, täpset I²t koordineerimist ja kompromissitu kvaliteedikontrolli.

See, mis teile tõeliselt maksab, ei ole korralikult määratletud kiiretoimeline kaitse – see on aeglaselt põlev kaitse, mis lootsite, et see ei pea kunagi töötama.

Galaxy Fuseon üle 40 aasta pühendanud kvaliteetse kaitsme väljatöötamisele, alates materjali koostisest ja konstruktsioonikujundusest kuni kaarekustutusprotsessideni – igal sammul on võrreldav rahvusvaheliste tööstusharu liidritega. Laadimisjaamades, BESS-i toitemuundamissüsteemides ja fotogalvaanilistes inverterites on Galaxy Fuse'i kiireid kaitsmeid kasutatud paljudes projektides üle maailma, mida on tõestanud suuremahulised tarned ja pikaajaline välitöö.

Safety is not an area for compromise. Tehnilise toe saamiseks kaitsmete valikul energia salvestamise või laadimise infrastruktuuri jaoks – alates I²t koordineerimisest kuni täielike süsteemikaitselahendusteni –võtke ühendust Galaxy Fuse'igatehniline meeskond. Pakume täielikku insenerituge kogu teie projekti teekonna jooksul.
