​Kiiretoimeline kaitsme vs. tavaline kaitse: mis on tegelik erinevus?

Toiteelektroonika süsteemi projekteerimisel määrab kaitsme valik otseselt seadmete ohutusvaru ja tõrkekaitse tõhususe. Kui seisavad silmitsi kiiretoimeliste kaitsmetega võrreldes tavaliste kaitsmetega, teevad paljud insenerid ligikaudseid valikuid, mis põhinevad ainult nimivoolul ja -pingel, jättes tähelepanuta materjaliteaduse, reageerimismehhanismide ja rakendusstsenaariumide põhimõttelised erinevused. Selline järelevalve võib tekitada tõsiseid riske uutes energia- ja energiasalvestussüsteemides.

See artikkel sisaldab süstemaatilist analüüsi kiiretoimeliste kaitsmete ja tavaliste kaitsmete peamiste erinevuste kohta – alates konstruktsiooni ülesehitusest ja sulatusmehhanismidest kuni rakenduspiirideni –, et aidata inseneridel teha täpseid valikuotsuseid.

Struktuur ja materjalid: alates "metalltraadist" kuni "täppissulava elemendini"

Tavalise kaitsme sulav element on tavaliselt valmistatud geomeetrilise kujuga metalltraadist, millel on lihtne struktuur ja madalad tootmiskulud. Selle sulamisloogika tugineb ülekoormusvoolu enda tekitatud džauli soojusele; kui soojuse kogunemine jõuab sulamistemperatuurini, element sulab ja avab vooluringi. See disain muudab selle sobivaks stsenaariumide jaoks, kus kiire reageerimine ei ole kriitilise tähtsusega, näiteks kaablite ja juhtmete ülekoormuskaitse.

Kiiresti toimiv kaitsme on aga spetsiaalselt optimeeritud nii materjali kui ka struktuuri poolest. Selle sulav element on valmistatud puhtast hõbedast, hõbetatud vasest või puhtast vasest, mis on kujundatud ristkülikukujulise õhukese ribana, millel on kitsendatud ümmargused augud ja teatud kohtadesse eelnevalt paigutatud madala sulamistemperatuuriga jootepunktid. Selle konstruktsiooni leidlikkus seisneb selles, et ülekoormuse või vähese lühisevoolu ilmnemisel sulab kõigepealt jootekoht ja kiirendab metallurgilise efekti kaudu elemendi kiiret katkemist kitsendatud kaelal, saavutades vooluahela katkemise mikrosekundite kuni millisekunditeni.

Põhimõtteliselt tuginevad tavalised kaitsmed "looduslikule soojuse akumulatsioonile", samas kui kiiretoimelised kaitsmed saavutavad "aktiivse kiirendatud purunemise" konstruktsiooni- ja materjalitehnoloogia abil - see on nende kahe kõige olulisem erinevus.

Reageerimiskiirus: millisekund vs mikrosekundi vahe

Reageerimiskiirus on kahe kaitsmetüübi kõige intuitiivsem eristaja.

Tavaliste kaitsmete puhul on sulamisaeg pöördvõrdeline ülekoormusvoolu kordsega: mida suurem on nimiväärtust ületav vool, seda lühem on sulamisaeg; vastupidi, väiksema ülekoormuse korral võib sulamisaeg pikeneda mitme sekundini või isegi kauemaks. See "viivituse" omadus on kaablikaitses vastuvõetav, kuna kaablitel on teatud soojusvõimsus ja lühiajaline ülekoormusvõime.

Kiiresti töötavad kaitsmed käituvad täiesti erinevalt. Tänu madala sulamistemperatuuriga jootepunktide "kiirendavale" mehhanismile ja kitsendatud kaelastruktuuri voolutiheduse kontsentratsiooniefektile suudavad kiiretoimelised kaitsmed vooluringi tühjendada millisekundite või isegi mikrosekundite jooksul. Seda äärmuslikku kiirust ei taotleta mitte enda huvides, vaid selleks, et kõrvaldada rikkevool aja jooksul, mida pooljuhtseadmed (nagu IGBT-d, SiC MOSFET-id ja alaldidioodid) taluvad – pooljuhtide termiline tolerants on tavaliselt vaid millisekundite suurusjärgus ja tavalised kaitsmed ei suuda seda kaitsenõuet täita.

Rakenduse stsenaariumid: kaitse sihtmärgid määravad valikuloogika

Kiiretoimeliste ja tavaliste kaitsmete kasutuspiirid on loomulikult määratletud nende vastavate reageerimisomadustega.

Tavalisi kaitsmeid kasutatakse eelkõige kaablite ja juhtmete ülekoormus- ja lühisekaitseks. Kaablitel on teatud termiline inerts; lühiajalised ülekoormused ei põhjusta kohe isolatsioonikahjustusi, seega on kaitsme töö teatud viivitus lubatud. See seletab, miks tavalisi kaitsmeid kasutatakse laialdaselt hoonete jaotus- ja tööstuslikes elektriliinides.

Kiiresti toimivad kaitsmed on seevastu mõeldud pooljuhtide toiteseadmete ja alaldi sõlmede kaitsmiseks. Fotogalvaanilistes inverterites, alalisvoolu laadimisjaamades ja energiasalvestusmuundurites (PCS) on IGBT- ja SiC-moodulid ülivoolu suhtes ülitundlikud – kui lühis tekib, tuleb vool sadade mikrosekundite jooksul kustutada, vastasel juhul saab seade jäädavalt kahjustada. Kiiresti töötavad kaitsmed on just selle nõude lahendus.

Eriti energiasalvestussüsteemides (ESS) on kiirete kaitsmete kasutamine kriitilise tähtsusega. Akuklastrite lühisvooludel on kõrge alalispinge, suur voolutugevus ja loomulik nulliületus, mis seab katkestusvõimsusele ja kaare kustutamise jõudlusele ranged nõuded. Kiired alalisvoolukaitsmed energia salvestamiseks ei pea mitte ainult pakkuma kiiret reageerimist, vaid ka kustutama kaared usaldusväärselt, ilma et see kõrgepinge alalisvoolu tingimustes katkeks, pakkudes samal ajal piisavat katkestusvõimsust, et toime tulla ülisuurte lühisvooludega, mida akuklastrid suudavad pakkuda.

IEC klassifikatsioon: tehniline vahe aR ja gG vahel

Rahvusvahelise elektrotehnikakomisjoni (IEC) kaitsmestandardite vaatenurgast on kiiretoimeliste ja tavaliste kaitsmete erinevus veelgi kvantifitseeritud ja standarditud.

Tavalised kaitsmed langevad tavaliselt sissegG(täielik kaablikaitse) klass, mis pakub täielikku ülekoormus- ja lühisekaitset, kuid suhteliselt pikema tööajaga, sobib üldiseks jaotus- ja kaablikaitseks.

Kiire toimega kaitsmed kuuluvadaR(osalise ulatusega pooljuhtkaitse) klass. aR kaitsmed on spetsiaalselt loodud pooljuhtseadmete kaitseks, millel on ülimadalad I²t väärtused (läbilaskeenergia) ja tugev voolu piiramise võime. Need võivad rikkevoolu katkestada rikke väga varajases staadiumis, piirates rikkeenergiat pooljuhtseadmete vastupidavuse piires. aR-kaitsmed ei tööta madala mitmekordse ülekoormuskaitsega – see funktsioon on määratud juhtimissüsteemidele või kontaktoritele, moodustades selge funktsionaalse hierarhia.

Galaxy Fuse: kiired kaitsmelahendused uue energia ja energia salvestamiseks

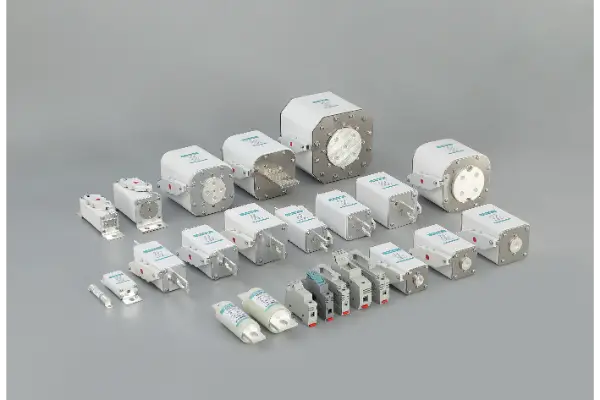

Galaxy Fuseomab üle 40-aastast kogemust kaitsmete uurimis- ja arendustegevuse ning tootmise alal, luues sügavaid tehnilisi teadmisi kiiretoimeliste kaitsmete segmendis. Uute energiarakenduste jaoks, nagu fotogalvaanilised inverterid, alalisvoolu laadimisjaamad ja energiasalvestusmuundurid, pakub Galaxy Fuse laia valikut suure jõudlusega kiireid kaitsmeid.

Energiasalvestussüsteemi spetsiaalsed kiired kaitsmedon Galaxy Fuse'i peamine fookusala. Energiasalvestussüsteemid nõuavad kaitsmetelt palju rohkem kui tavalised tööstuslikud rakendused: alalispinge kuni 1500 V, lühisvoolud, mis ulatuvad sadade kiloampriteni, ning vajadus absoluutse kaare kustumise ja katkestuste töökindluse järele suletud akukeskkonnas. Galaxy Fuse energiasalvestusseeria tooted kasutavad puhtast hõbedast sulavaid elemente ja kõrge puhtusastmega kvartsliivast kaarkustutuskandjat koos optimeeritud kaelusega struktuuriga, et tagada mikrosekundi tasemel reageerimine ja usaldusväärne katkestus äärmuslike rikete korral.

Peamised tehnilised eelised:

●Pure hõbe / hõbetatud vask elemendid:Madal sulamistemperatuur ja kõrge juhtivus tagavad kiire reageerimise

● Optimeeritud kaela struktuur:Sulamispunktide täpne juhtimine kaare pidevaks katkestamiseks

●Kõrge puhtusastmega kvartsliivakaare kustutamine:Neelab kiiresti kaareenergia ja summutab tagasilöögi

●Täielik sertifikaat:Tooted vastavad standarditele IEC60269, GB13539 ja teistele rahvusvahelistele standarditele, millel on mitu seeriat, millel on UL, TUV ja CE sertifikaat.

● Täielik tehniliste andmete tugi:Pakub mõõdetud I²t kõveraid ja katkestusvoolu kõveraid, hõlbustades inseneride jaoks täpseid süsteemikaitse koordineerimise arvutusi

Järeldus

Erinevus kiiretoimeliste ja tavaliste kaitsmete vahel ulatub palju kaugemale pinnatasemest "kiire versus aeglane". Alates materjali valikust ja struktuuri optimeerimisest kuni reageerimismehhanismide ja IEC klassifikatsioonini esindavad need kaks täiesti erinevat kaitsefilosoofiat.

Tavalised kaitsmed kaitsevad kaablite "soojusvõimsust"; kiire toimega kaitsmed kaitsevad pooljuhtide "habrast akent". Tänapäeva kiiresti kasvavates uutes energia- ja energiasalvestussektorites on kiiretoimeliste kaitsmete ainulaadse väärtuse mõistmine ja õige kasutamine iga jõuelektroonika inseneri oluline oskus.

Galaxy Fuse – üle 46-aastane pühendumus kvaliteetse kaitsmete tootmisele, mis on pühendunud ohutute ja usaldusväärsete vooluahela kaitselahenduste pakkumisele ülemaailmsetele uutele energia- ja energiasalvestussüsteemidele.

Tehnilise toe saamiseks kiire kaitsme valimisel energiasalvesti või uute energiaseadmete jaoksvõtke ühendust Galaxy Fuse'igatehniline meeskond.
