Kuidas alalisvoolu kontaktorid ja kaitsmed koos töötavad?

I. Funktsionaalne määratlus: selgelt määratletud rollidega kahekihiline kaitsearhitektuur

DC kontaktor: juhitav täitevlüliti

Alalisvoolukontaktor on elektromehaaniline lülitusseade, mis ühendab ja lahutab suure võimsusega alalisvooluahelaid juhtimissüsteemi käskude alusel. Selle põhifunktsioonid laadimisjaamas hõlmavad järgmist:

• Laadimise käivitamise/peatamise juhtimine: Sulgeb laadimistee määramiseks BMS-i või laadimiskontrolleri käsul ja avaneb pärast lõpetamist ühenduse katkestamiseks.

•Erakorraline isolatsioon: Käskude saamisel teostab kontrollitud voolukatkestus, kui süsteem tuvastab ebatavalised tingimused, nagu ületemperatuur, ülepinge või isolatsioonirikked.

•Tasueelne haldus: Töötab koos eellaadimistakistiga, et piirata sisselülitusvoolu enne põhiahela pingestamist, kaitstes siini kondensaatoreid.

Alalisvoolukaitse: ülim passiivne kaitseseade

Kaitsmed on ühekordselt kasutatav kaitseelement, mis katkestab usaldusväärselt rikkevoolud, enne kui need põhjustavad pöördumatuid kahjustusi. Põhilised erinevused alalisvoolulaadimisjaamades kasutatavate pooljuht-tüüpi kiirkaitsmete ja tavaliste tööstuslike kaitsmete vahel on järgmised:

•Mikrosekundi tasemel vastus: Palju kiiremini kui kümned millisekundid, mis on vajalikud kontaktori mehaaniliseks käivitamiseks.

•Voolu piirav omadus: Piirab rikkevoolu energiat allavoolu toiteseadmete (IGBT/SiC) vastupidavuse piiresse.

•Alalisvoolu kaare kustutamise võimalus: Usaldusväärne katkestus 500V–1500V alalisvoolusüsteemides ilma taassüttimisohuta.

•Positsioneerimise kokkuvõte: Kontaktor on juhitav "turvavärav"; kaitse on asendamatu "viimane kaitseliin".

II. Koordineeritud sobitamise tehniline loogika

Laadimisjaama kaitsekonstruktsioon pole kaugeltki lihtsalt kahe seadme samasse korpusesse paigaldamine. Nende koordineerimissuhe moodustab kihilise kaitsearhitektuuri põhilise tehnilise loogika.

Tüüpiline toiteahela topoloogia

Võrgusisend → AC/DC moodul → DC siin → Kaitse → Peakontaktor → Eellaadimiskontaktor + takisti → Sõiduki liides

Kaitsehierarhia ja reageerimise ajastus

Tüüpilised rikkerežiimid sobimatust koordineerimisest

Disaini põhikriteerium: Kaitsme läbilaskevõime I²t väärtus peab olema rangelt väiksem kui kaitstud kontaktori lühiskindluse I²t väärtus.

III. Viis peamist tehnilist parameetrit sobitamiseks ja valikuks

1. Nimipinge: DC-spetsiifiline piisava varuga

Kuna alalisvoolul pole loomulikku nullpunkti, on kaare väljasuremine palju keerulisem kui vahelduvvoolusüsteemides. Seetõttu erineb alalisvooluspetsiifiliste seadmete valikuloogika põhimõtteliselt vahelduvvooluseadmetest.

Valiku põhimõte: Nii kaitsme kui ka kontaktori nimipinge peab olema ≥ süsteemi maksimaalne alalisvoolu siini pinge.

•800 V laadimisplatvorm → Soovitatav 1000 V DC või kõrgem nimi

•1500V energiasalvestussüsteem → Peab valima 1500V DC või kõrgema nimiväärtuse

Tehniline hoiatus: Rangelt keelake vahelduvvoolu võimsusega toodete asendamine alalisvooluspetsiifiliste seadmetega. Kui rikke katkestuse ajal ei õnnestu kaare tõhusalt kustutada, võib see põhjustada katastroofilisi tagajärgi.

2. Nimivool: kontaktorite varu, I²t kaitsmete arvutus

DC kontaktor:

•Pideva voolu nimiväärtus peaks ületama laadimisjaama maksimaalset väljundvoolu.

•Insenerikogemustegur: soovitatav valik umbes 1,2×.

DC kaitse:

•Valik ei tohi põhineda ainult nimivoolul; I²t ja purunemisvõimet tuleb igakülgselt hinnata.

•Kaitsme sulamistemperatuur I²t peab jääma alla kaitstud pooljuhtmooduli (IGBT/SiC) vastupidavuse I²t.

•Insenerikogemustegur: soovitatav valik umbes 1,5×.

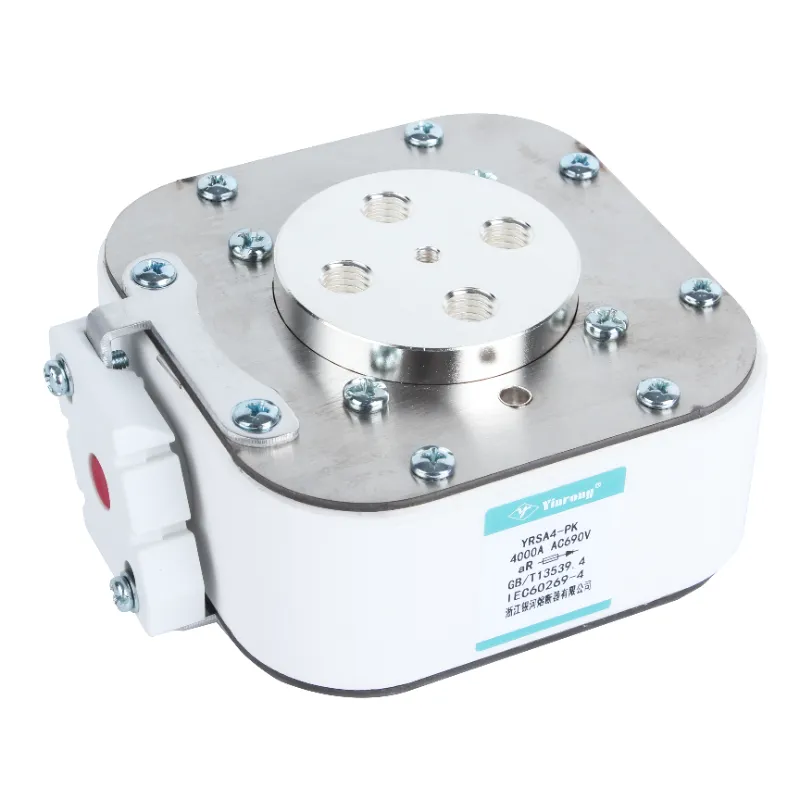

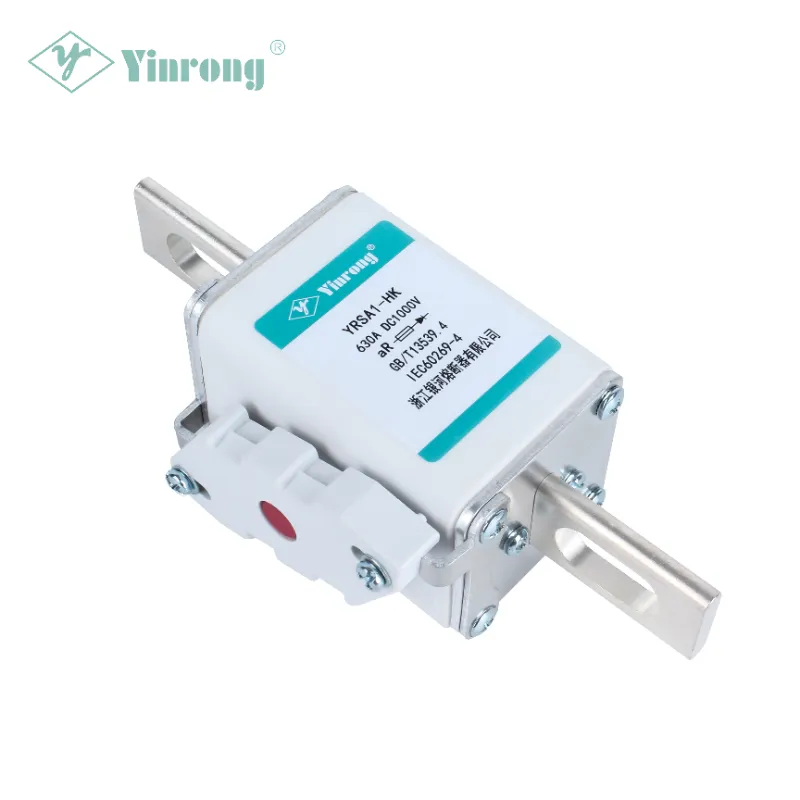

YRSA sari Zhejiang Galaxy Fuse kaitseb nimipingeid 690 V kuni 1500 V ja nimivoolusid 10 A kuni 3000 A, millel on hõbetatud puhtast vasest või puhtast hõbedast muutuva ristlõikega kaitsmeelemendid, mis on paigutatud kõrgtugevatesse alumiiniumoksiidi keraamilistesse torudesse, mille kaar on kõrge kvartspuhastusega.

3. I²t koordineerimine: sobiva disaini põhiparameeter

I²t (amper-ruutsekundid) on kaitsme ja kontaktori sobivuse valikul kõige kriitilisem kvantitatiivne näitaja.

Valikupiirangute seosed:

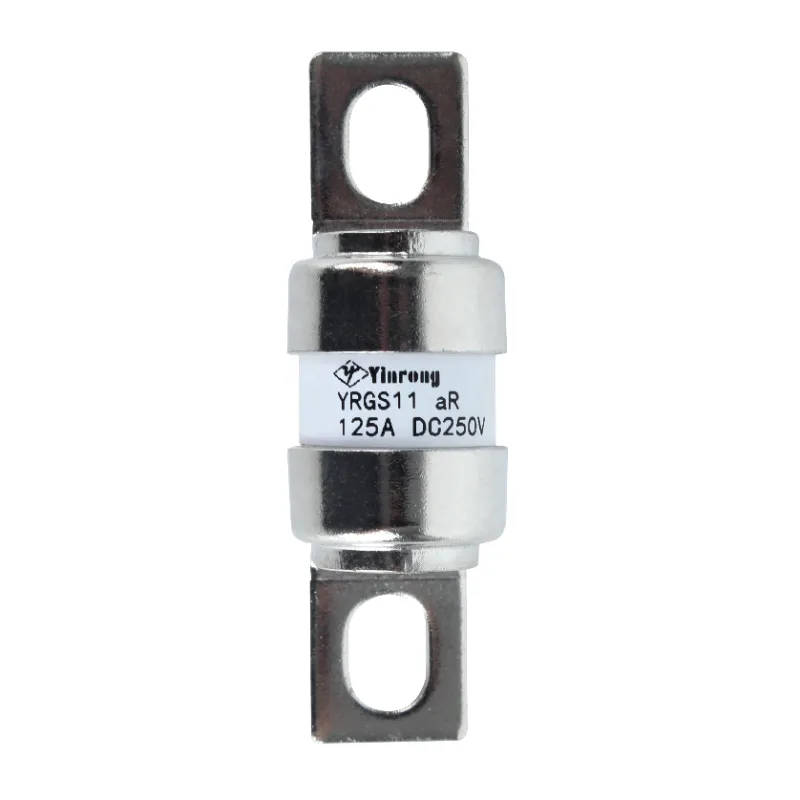

Galaxy Fuse'i kiiretoimeliste kaitsmete seerial on madalad I²t väärtused, tugev voolupiiramisvõime ja suur katkestusvõime, mistõttu need sobivad pooljuhtseadmete ja terviklike seadmete lühisekaitseks.

4. Aja-voolu valikuline koordineerimine

Mitmetasandilises kaitsearhitektuuris peab kõigepealt töötama rikkepunktile kõige lähemal asuv kaitseseade.

5. Ümbritsev temperatuur ja alandamine

Laadimisjaamu kasutatakse laias valikus keskkondades, insenerinõuded ulatuvad -40 °C madalatest temperatuuridest kuni +85 °C kõrgeteni. Nii kaitsmed kui ka kontaktorid peavad olema vähendatud vastavalt tegelikule ümbritsevale temperatuurile.

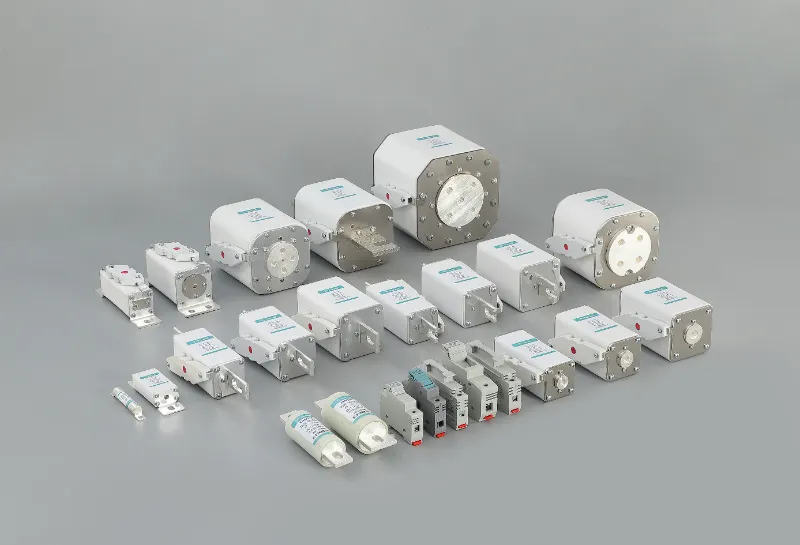

IV. Galaxy Fuse: professionaalne valik alalisvoolu laadimisjaama kaitsmiseks

Asutatud 1980. aastal,Zhejiang Galaxy Fuse Co., Ltd. on professionaalne kaitsmeettevõte, mis integreerib teadus- ja arendustegevust, testimist, tootmist, müüki ja importi/eksporti. Endise masinaehituse ministeeriumi alluvuses oleva võtmeettevõttena ja Hiina juhtiva kaitsmete tootjana on ettevõtte peamised tooted fotogalvaanilised alalisvoolukaitsmed, uued energiasõidukite kaitsmed ja laadimisjaamade kaitsmed. Tooted vastavad standarditele IEC 60269, GB/T 13539.4 ja teistele rahvusvahelistele ja kodumaistele standarditele ning neid eksporditakse enam kui 80 riiki ja piirkonda, sealhulgas Euroopasse, Ameerikasse, Kagu-Aasiasse ja Lähis-Idasse.

Laadimisjaamade jaoks soovitatav alalisvoolukaitsetoodete seeria

Galaxy Fuse peamised tehnilised eelised

•Täisseeria rahvusvahelised sertifikaadid: Mitmed seeriad on läbinud TÜV, UL, CE ja CQC sertifikaadid. Haldussüsteemid hõlmavad IATF 16949, ISO 9001, ISO 14001 ja ISO 45001.

•Küpsed koordineerimislahendused: Laialdane inseneri koordineerimise kogemus tavaliste alalisvoolukontaktorite ja küpsete valikulahendustega.

• Täielik tehniliste andmete tugi: Pakub mõõdetud I²t kõveraid ja katkestusvoolu kõveraid, et hõlbustada kontaktoritega täpseid koordineerimisarvutusi.

• Sügav tehniline akumulatsioon: Omab üle 48 kaitsmetoodete tootmise kasuliku mudeli ja leiutise patenti ning 2017. aastal tunnustati seda riikliku kõrgtehnoloogilise ettevõttena.

• Tööstusharu standardne osalemine: Tooted vastavad standarditele GB/T 13539.4, IEC 60269 ja paljudele teistele rahvusvahelistele ja kodumaistele standarditele.

V. Järeldus

Alalisvoolu laadimisjaamade kontaktorite ja kaitsmete sobitamise võib tehniliselt kokku võtta järgmiselt: funktsionaalne kihilisus, ajastuse koordineerimine ja parameetrite blokeerimine.

•Kaitse kaitseb mikrosekundi tasemel lühisvoolu, et tagada IGBT/SiC ja teiste toitepooljuhtide ohutus.

•Kontaktor vastutab kontrollitud lülitusjuhtimise, tavaliste käivitus-/seiskamiskäskude täitmise ja avariieralduskäskude täitmise eest.

• Need kaks toimivad vastastikuse varuliiastusena, moodustades kahekordse turvabarjääri.

Õige sobitamise korral täidab igaüks oma ülesandeid mitmekihilise kaitsega; ebakõla korral ulatuvad tagajärjed kaitsetõrkest kuni seadmete läbipõlemiseni.

Galaxy Fuse on üle 40 aasta pühendunud kõrgekvaliteedilise kaitsme uurimis- ja arendustegevusele ning tootmisele ning on pühendunud alalisvoolu laadimisjaamadele ohutute ja usaldusväärsete vooluahela kaitselahenduste pakkumisele.

Tehnilise toe saamiseks alalisvoolu laadimisjaama kaitsesüsteemide kaitsmete valimisel või kontaktoritega kooskõlastamiseksvõtke ühendust Galaxy Fuse tehnilise meeskonnaga.
