Mis on kandilise korpusega kiirkaitse ja miks on see pooljuhtide kaitse jaoks kriitiline?

Kaasaegsetes elektrisüsteemides on tundliku jõuelektroonika kaitsmine olulisem kui kunagi varem. Sellised seadmed nagu inverterid, muundurid, elektrisõidukite laadimissüsteemid ja tööstuslikud ajamid sõltuvad suuresti pooljuhtkomponentidest, nagu IGBT-d, SCR-id, MOSFET-id ja dioodid. Isegi lühike ülevoolujuhtum võib neid kalleid komponente jäädavalt kahjustada.

A Squon korpuse kiirkaitsmedon spetsiaalselt loodud reageerima ülikiiresti rikkevooludele ja kaitsma pooljuhtseadmeid katastroofiliste rikete eest. Neid kaitsmeid kasutatakse laialdaselt taastuvenergiasüsteemides, elektrisõidukite infrastruktuuris, tööstusautomaatikas ja võimsuse muundamise seadmetes.

Selles juhendis uuritakse kõike, mida peate teadma kandilise korpusega kiirkaitsmete kohta, sealhulgas nende tööpõhimõtteid, põhifunktsioone, eeliseid, rakendusi, valikukriteeriume ja valdkonna suundumusi. Samuti selgitame, miks ettevõtetele meeldibYinrongon muutumas ülemaailmsel kaitsmeturul olulisteks tarnijateks.

Sisukord

• 1. Mis on kandilise korpusega kiirkaitse?
• 2. Miks on pooljuhtide kaitseks vaja kiireid kaitsmeid?
• 3. Square Body kiirkaitsmete põhiomadused
• 4. Kuidas ruudukujuline korpusega kiirkaitse töötab?
• 5. Tüüpilised rakendused
• 6. Tehniliste kirjelduste ülevaade
• 7. Square Body Fuse vs Traditsiooniline kaitse
• 8. Kuidas valida õiget kaitset
• 9. Paigaldus- ja hooldusnõuanded
• 10. Tulevikusuundumused pooljuhtkaitsmetehnoloogias
• KKK

1. Mis on kandilise korpusega kiirkaitse?

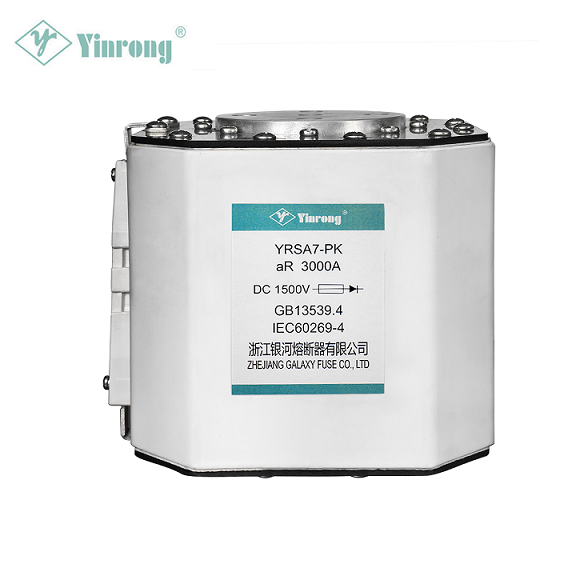

A Ruudukujulise korpusega kiirkaitseon teatud tüüpi pooljuhtkaitse, mis on mõeldud rikkevoolude ülikiireks katkestamiseks. Selle ruudukujuline korpus võimaldab tõhusalt paigaldada elektrisüsteemidesse, säilitades samal ajal suurepärase soojuse hajumise ja elektrilise jõudluse.

Erinevalt üldotstarbelistest kaitsmetest on kiired pooljuhtkaitsmed optimeeritud kaitsma tundlikke elektroonilisi komponente, nagu:

• IGBT moodulid
• Toitedioodid
• SCR türistorid
• MOSFET seadmed
• Toitemuundurid

Need kaitsmed on loodud rikkeenergia kiireks piiramiseks ja pooljuhtseadmetele rakendatava termilise pinge minimeerimiseks. Tööstusharu spetsifikatsioonide kohaselt võivad ruudukujulised kiirkaitsmed katkestada ülisuure voolu, reageerides millisekundite jooksul.

2. Miks on pooljuhtide kaitseks vaja kiireid kaitsmeid?

Pooljuhtkomponendid on ülitundlikud liigvoolutingimuste suhtes. Isegi väikesed naelu võivad need koheselt hävitada.

Traditsioonilised kaitsmed reageerivad liiga aeglaselt, et neid seadmeid tõhusalt kaitsta. Kiired pooljuhtkaitsmed on seetõttu loodud ülikiire reageerimisajaga.

Kiirkaitsmete kasutamise peamised põhjused

• Ülikiire rikkevoolu katkestus
• Kallite pooljuhtmoodulite kaitse
• Termokahjustuste vähendamine
• Parem seadmete töökindlus
• Kaskaadsüsteemi rikete ennetamine

Kiire nelikantkaitsmed on võimelised piirama rikkevoolusid ja katkestama voolu enne, kui pooljuhtseadmed ületavad oma ohutuid tööpiire.

3. Square Body kiirkaitsmete põhiomadused

Ruudukujulised kiirkaitsmed pakuvad mitmeid tehnilisi eeliseid, mis muudavad need ideaalseks suure jõudlusega elektrisüsteemide jaoks.

Olulised disainifunktsioonid

• Äärmiselt kiire toimega reaktsioon
• Kõrge katkestusvõime
• Madal I²t energia vabanemine
• Kompaktne ruudukujuline korpus
• Mitu kinnitusvõimalust
• Visuaalsed läbipõlenud kaitsme indikaatorid

Paljud mudelid toetavad kuni 1500 V alalisvoolu pinget ja tööstussüsteemide suurt vooluvõimsust.

4. Kuidas ruudukujuline korpusega kiirkaitse töötab?

Nelinurkse korpusega kiirkaitsme töö põhineb spetsiaalselt disainitud kaitsmeelementide kontrollitud sulatamisel.

Tööpõhimõte

1. Tekib rikkevool
2. Kaitsmeelement kuumeneb kiiresti
3. Element sulab millisekundite jooksul
4. Moodustub kaar ja see kustub kiiresti
5. Ringlus on ohutult katkestatud

Sisemine konstruktsioon sisaldab tavaliselt järgmist:

• Hõbedased kaitsmeelemendid
• Kvartsliiva täiteaine
• Keraamiline korpus
• Kõrge juhtivusega klemmid

Need materjalid võimaldavad kaitsmel neelata ja hajutada kaareenergiat, piirates samal ajal voolu liikumist.

5. Tüüpilised rakendused

Ruudukujulisi kiirkaitsmeid kasutatakse laialdaselt tööstusharudes, mis toetuvad suure võimsusega elektroonikaseadmetele.

Ühised rakendused

• Elektrisõidukite laadimisjaamad
• Päikeseenergia fotogalvaanilised inverterid
• Tuuleenergia süsteemid
• Aku energiasalvestussüsteemid
• Tööstuslikud mootoriajamid
• UPS-i toiteallikad
• Võimsuse muundamise süsteemid

Neid kaitsmeid kasutatakse sageli ka tööstusautomaatikaseadmete regeneratiivajamites ja alalisvoolu siinisüsteemides.

6. Tehniliste kirjelduste ülevaade

Erinevad kere suurused ja paigaldusstiilid võimaldavad inseneridel integreerida ruudukujulisi kerekaitsmeid mitmesugustesse toitesüsteemidesse.

7. Square Body Fuse vs Traditsiooniline kaitse

8. Kuidas valida õige kandilise korpusega kiirkaitse

Õige kaitsme valimine on vooluringi nõuetekohase kaitse tagamiseks ülioluline.

Peamised valikutegurid

• Pinge nimiväärtus
• Praegune hinnang
• Katkestav suutlikkus
• Kaitsme tööklass (aR või gR)
• Jahutustingimused
• Paigaldusmeetod
• Seadme tüüp

Tootjatele meeldibYinrongpakkuda üksikasjalikke andmelehti ja tehnilist tuge, et aidata klientidel valida oma rakenduse jaoks õige kaitsme.

9. Paigaldus- ja hooldusnõuanded

Õige paigaldamine on kaitsme optimaalse jõudluse tagamiseks hädavajalik.

Parimad tavad

• Veenduge, et kaitsme klemmidel oleks õige pöördemoment
• Kasutage ühilduvaid kaitsmehoidjaid
• Säilitage korralik ventilatsioon
• Kontrollige regulaarselt kaitsme indikaatoreid
• Asendage kaitsmed identse nimiväärtusega

Rutiinne ülevaatus võib aidata tuvastada ülekuumenemist, lahtisi ühendusi või keskkonnakahjustusi.

10. Tulevikusuundumused pooljuhtkaitsmetehnoloogias

Kuna jõuelektroonika areneb edasi, kasvab nõudlus suure jõudlusega kaitsmekaitse järele kiiresti.

Tekkivad suundumused

• Kõrgema pinge alalisvoolu kaitse
• Täiustatud kaare summutamise tehnoloogiad
• Kompaktne kaitsme konstruktsioon
• Integratsioon nutikate jälgimissüsteemidega
• Paremad soojusjuhtimise materjalid

Tootjad naguYinronginvesteerivad täiustatud kaitsmetehnoloogiatesse, et toetada kaasaegseid rakendusi, sealhulgas taastuvenergiat, elektrisõidukite laadimisinfrastruktuuri ja intelligentseid elektrivõrke.

KKK

1. Mille poolest erinevad aR ja gR kaitsmeklassid?

aR-kaitsmed pakuvad pooljuhtide lühisekaitset, gR-kaitsmed aga nii ülekoormus- kui ka lühisekaitset.

2. Kas kiiret pooljuhtkaitsmet saab asendada tavalise kaitsmega?

Ei. Standardkaitsmed on liiga aeglased ega pruugi tundlikke pooljuhtkomponente kaitsta.

3. Millistes tööstusharudes kasutatakse tavaliselt ruudukujulisi kiirkaitsmeid?

Tööstuste hulka kuuluvad taastuvenergia, elektrisõidukid, tööstusautomaatika ja jõuelektroonika.

4. Kui kiiresti kiirkaitse töötab?

Enamik pooljuhtkaitsmeid töötab millisekundite jooksul, et piirata rikkevoolu energiat.

5. Kui kaua kiirkaitsmed kestavad?

Nende eluiga sõltub kasutustingimustest, kuid õige valiku ja paigaldamise korral võivad need kesta aastaid.

Järeldus

Square Body kiirkaitsmed mängivad olulist rolli kaasaegsete elektrisüsteemide ja pooljuhtseadmete kaitsmisel. Nende ülikiire reageerimine, suur katkestusvõime ja vastupidav disain muudavad need asendamatuks sellistes tööstusharudes nagu taastuvenergia, elektrisõidukid ja tööstusautomaatika.

Kui otsite usaldusväärseid pooljuhtide kaitselahendusi, siis insenerimeeskond aadressilYinrongvõib pakkuda professionaalset juhendamist ja teie rakendustele kohandatud suure jõudlusega kaitsmetooteid.

Üksikasjaliku tooteteabe, kohandatud lahenduste või tehnilise toe saamiseks palunvõtke meiega ühendusttäna ja avastage, kuidas täiustatud kaitsmetehnoloogia võib teie toitesüsteemide ohutust ja töökindlust parandada.
