Fotogalvaanilise kaitsme materjali erinevused ja eristused

I. Sissejuhatus

Fotogalvaanilised (PV) kaitsmed on kriitilised komponendid fotogalvaaniliste energiasüsteemide ohutuse ja kaitse tagamisel. Nad kaitsevad vooluahelaid ülevoolu tingimuste eest, aidates vältida süsteemi kahjustusi ja tagades pikaajalise usaldusväärsuse. Fotogalvaaniliste kaitsmete ehitamisel kasutatud materjalid mõjutavad oluliselt nende jõudlust, sealhulgas nende praegust hinnangut, temperatuuri tolerantsi ja reageerimisaega.

Selles artiklis uurime erinevusi fotogalvaanilistes kaitsmes kasutatavate materjalide, nende materjalide mõju kaitsme jõudlusele ja kuidas valida erinevate rakenduste jaoks sobiv kaitse. Lisaks tõstame esile tooteidZhejiang Galaxy Fuse Co., Ltd.ja viites rahvusvaheliselt tunnustatudIECKaitsmekaitse standardid.

Ii. Peamised materjalid, mida kasutatakse fotogalvaanilistes kaitsmes

A) Kaitsmeelementide materjalid

1.Silver Wire

○ omadused:Hõbe pakub suurepärast elektrijuhtivust, madalat takistust ja mõõdukat sulamistemperatuuri. See sobib ideaalselt suure voolu rakenduste jaoks, mis nõuavad kiiret reageerimisaega.

○ rakendused:Hõbedat kaitsmed sobivad eriti suuremahuliste tsentraliseeritud PV-elektrijaamade jaoks, kus on hädavajalikud kõrge töökindlus ja minimaalne seisakuid.

Näide Toode:SelleYRS94FA Kiire kaitsme-ltZhejiang Galaxy Fuse Co., Ltd.Kasutab täiustatud materjale kiiret kaitset suuremahulistes PV-süsteemides. 700 V ja 400A jaoks nimiväärtus on see kaitsme loodud tõhusalt kõrge voolu ülekoormuse ja lühiseemikute käitlemiseks.

○ Lisateave YRS94FA kiire kaitsme kohta

2. KOHT

○ omadused:Vask on hõbeda kulutõhus alternatiiv, pakkudes head juhtivust, ehkki see on kõrge temperatuuriga keskkonnas rohkem oksüdeerumine.

○ rakendused:Vasktraadi kaitsmeid kasutatakse tavaliselt jaotatud PV -süsteemides, näiteks elamukatusealuses päikeseenergias, kus elektri keskkond on vähem äärmuslik.

3.Loy Wire (nt tina-bismut-sulam)

○ omadused:Sellised sulamid nagu tina-bismut pakuvad täpset kontrolli sulamistemperatuuride ja voolu reitingute üle, muutes need ideaalseks tundlikuks elektrooniliseks kaitseks.

○ rakendused:Neid kaitsmeid kasutatakse laialdaselt fotogalvaanilistes muundurites, kus kaitse peab olema nii täpne kui ka kompaktne.

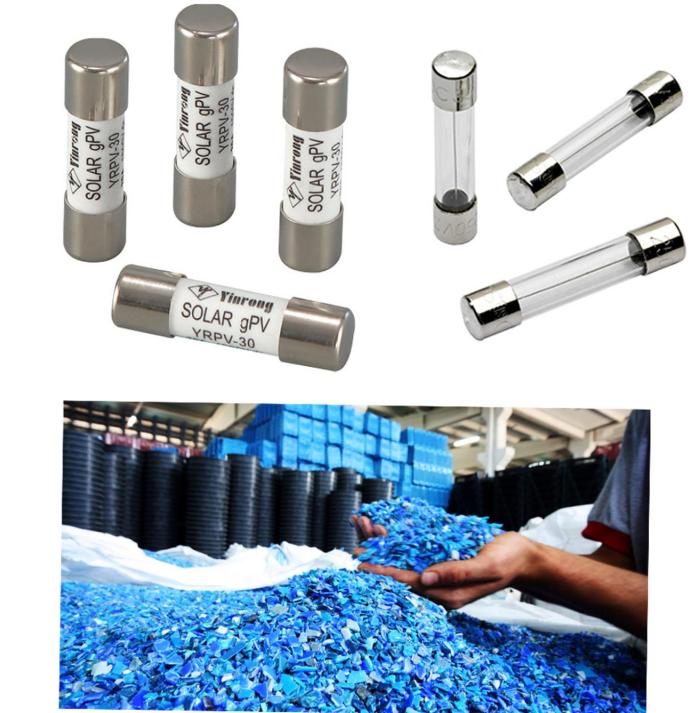

B) isolatsioonimaterjalid

1.ceraamika

○Omadused:Keraamika tagab suurepärase kõrgtemperatuuri vastupidavuse, mehaanilise tugevuse ja paremad elektri isolatsiooni omadused.

○Rakendused:Keraamilist isoleeritud kaitsmeid kasutatakse tavaliselt kõrgepinge PV-süsteemides, kus isolatsiooni terviklikkus on äärmuslikes tingimustes kriitiline.

2. Klaasi kiud

○Omadused:Klaasikiud pakub head soojustakistust, paindlikkust ja töötlemise lihtsust erinevateks kujudeks.

○Rakendused:Klaaskiudu kasutatakse tavaliselt nii PV kaitsmete välistes korpustes kui ka sisemised isolatsioonikomponentides.

3.plastiline (nt polüester ja inseneriplast)

○Omadused:Plastikud on odavad, pakuvad head elektriisolatsiooni ja sobivad mõõduka temperatuuriga keskkonda.

○Rakendused:Plastist isoleeritud kaitsmed sobivad ideaalselt odavamate rakenduste, näiteks elamurajoonide süsteemide jaoks.

Iii. Fotogalvaaniliste kaitsmete jõudlus erinevused materjalidel põhinevad

A) Elektriline jõudlus

1. Ühendamise omadused

○ Hõbedat traatkaitsed on väga reageerivad ja võivad lühise korral kiiresti puhuda, kaitstes süsteemi edasiste kahjustuste eest.

Olloy traadi kaitsmed, näiteks tina-bismutist, võimaldavad ülekoormuse olukordade üle täpsemat kontrolli, pakkudes täpset kaitset.

2. pinge ja vool

○ keraamiliselt isoleeritud kaitsmetel on tavaliselt suurem pinge hinnang kui plastist isoleeritud kaitsmetel, muutes need sobivaks kõrgepingerakenduseks. SelleYRS93F kiire kaitsme, hinnatud 700 V ja 150A jaoks, on mõeldud kaitsma PV -süsteemide lühikese vooluahela ja ülekoormuse eest.

○Lisateavet YRS93F kiire kaitsme kohta

B) termilise kaitse jõudlus

1.Temperatuuri vastupidavus

○ keraamilised isoleeritud kaitsmed saavad hakkama kõrgemate temperatuuridega, kaotamata nende terviklikkust, muutes need ideaalseks kasutamiseks suurtes, kõrgepingelistes PV-paigaldustes.

○ Plastist isoleeritud kaitsmed võivad deformeeruda kõrgematel temperatuuridel, kahjustades nende isoleerivaid omadusi.

2. Kuulutamine hajumine

○ Metallkorpustega kaitsmed pakuvad paremat soojuse hajumist, aidates vältida liigset ülekuumenemist. NäiteksYRS92F kiire kaitsme, hinnatud 700 V ja 100A jaoks on mõeldud stabiilse töö säilitamiseks isegi ülekoormuse tingimustes.

○Lisateavet YRS92F kiire kaitsme kohta

IV. Rakenduse stsenaariumid, mis põhinevad materiaalsetel erinevustel

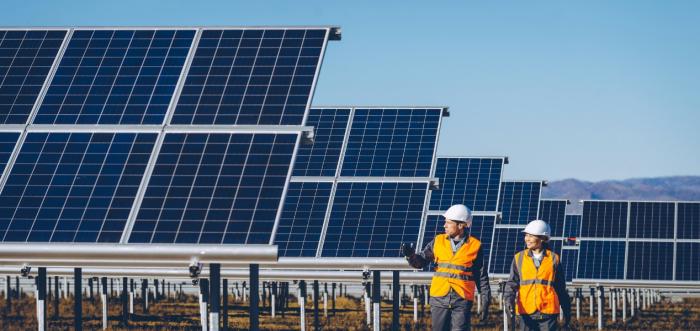

A) tsentraliseeritud fotogalvaanilised elektrijaamad

●Nõuded: Kõrge voolu käitlemisvõime, pikaajaline töökindlus ja minimaalne seisakuid.

●Soovitatavad materjalid:Keraamilise isolatsiooniga ühendatud hõbetraadi elemendid sobivad ideaalselt suuremahuliste PV-süsteemide jaoks, mis vajavad kõrget pinget ja temperatuuritakistust.YRS94FA kiire kaitsmeon suurepärane valik suurte PV elektrijaamade jaoks.

(B) jaotatud fotogalvaanilised süsteemid (nt katusealune päikeseenergia)

●Nõuded:Kulutasuvus, usaldusväärsus ja kohanemisvõime erinevatele keskkonnatingimustele.

●Soovitatavad materjalid:Vasktraadi elemendid koos klaaskiudude või suure jõudlusega plastist isolatsiooniga annavad tasakaalu jõudluse ja kulude vahel, muutes need ideaalseks elamu- või väikeste kaubanduslike PV-süsteemide jaoks.

C) fotogalvaanilised muundurid ja tundlikud seadmed

●Nõuded:Tundlike komponentide, kompaktse suuruse ja täpse ülekoormuse vastuse täpne kaitse.

●Soovitatavad materjalid:Sulami traadi elemendid, näiteks tina-bismuut, mis on koos keraamilise või klaasist kiudainega isolatsiooniga, sobivad ideaalselt muunduri rakenduste jaoks, kui vajalik on täpne kaitse.

V. Fotogalvaaniliste kaitsmete IEC standardid

Fotogalvaaniliste kaitsmete valimisel on oluline tagada, et need vastavad asjakohaseleIECStandardid, mis sätestavad elektrisüsteemides kasutatavate kaitsmete ohutus- ja jõudlusnõuded, sealhulgas PV -rakendused.

1.IEC 60269-1:See standard kirjeldab kaitsme üldreegleid, sealhulgas jõudlus, ehitamine ja testimine. See on oluline, et tagada kaitsme ohutus ja funktsionaalsus erinevates rakendustes, sealhulgas fotogalvaanilises süsteemis.

○Lisateavet IEC 60269-1 kohta

2.IEC 60269-2:Määrab nõuded madalapinge kaitsmetele, mida kasutatakse elektripaigaldistes ja seadmetes, mis hõlmavad fotogalvaanilisi süsteeme. See keskendub kaitsta lühiste ja ülekoormuste eest.

○Lisateave IEC 60269-2 kohta

3.IEC 60947-3:Määratleb elektrilistes vooluahelates kasutatavate lahtiühendajate, lüliti-disconnectorsi ja kaitsmete nõuded. See on ülioluline usaldusväärse töö tagamiseks PV -süsteemides, eriti kaitseks ja eraldamiseks.

○Lisateave IEC 60947-3 kohta

4.IEC 61730:Annab juhiseid fotogalvaaniliste moodulite kavandamiseks ja testimiseks, sealhulgas vajalike kaitsemehhanismide, näiteks kaitsmete, tagamiseks, et tagada PV -süsteemide ohutus ja pikaealisus.

○Lisateavet IEC 61730 kohta

Vi. Järeldus

Fotogalvaanilistes kaitsmetes kasutatavad materjalid - olgu see siis hõbe, vask või sulamid - mõjutavad nende elektri- ja termilist jõudlust põhimõtteliselt, muutes oluliseks valida iga konkreetse rakenduse jaoks sobiv kaitse. Keraamika-, klaaskiud ja plastist isolatsioonimaterjalid pakuvad erineva töökeskkonna jaoks erinevaid eeliseid.

Mõistes iga materjali jõudlusomadusi ja järgides väljakujunenudIECStandardid, süsteemidisainerid ja operaatorid saavad tagada, et nende fotogalvaanilised süsteemid oleksid hästi kaitstud ja töötavad tõhusalt. Neile, kes otsivad usaldusväärseid kaitsmelahendusi,Zhejiang Galaxy Fuse Co., Ltd.pakub tipptasemel tooteid naguYRS94FA, YRS93FjaYRS92F kiired kaitsmed, igaüks on mõeldud vastama tänapäevaste fotogalvaaniliste süsteemide rangetele nõudmistele.
