Fotogalvaanilise massiivi kaitse kaitsmete valiku analüüs päikeseenergia fotogalvaanilise energiatootmise süsteemis

Fotogalvaanilise energiatootmise süsteem (lühendatud kui PV) koosneb komponentidest ja alamsüsteemidest, mis võivad otseselt teisendada langeva valguse energia elektrienergiaks, millest põhiüksus on fotogalvaaniline massiiv. Fotogalvaaniline massiiv teisendab langeva päikesekiirguse DC -toiteks, ühendades päikesepaneelid fotogalvaanilise massiivi ühenduskastiga ja ühendab selle seejärel muundurile või rakendab seda otse ühenduskasti kaudu. Süsteemi osana, mis moodustab kuni 70% kuludest, on fotogalvaanilise massiivi kaitse ja elektritootmise tõhususe optimeerimine muutunud tehnoloogilise arengu võtmevaldkondadest.

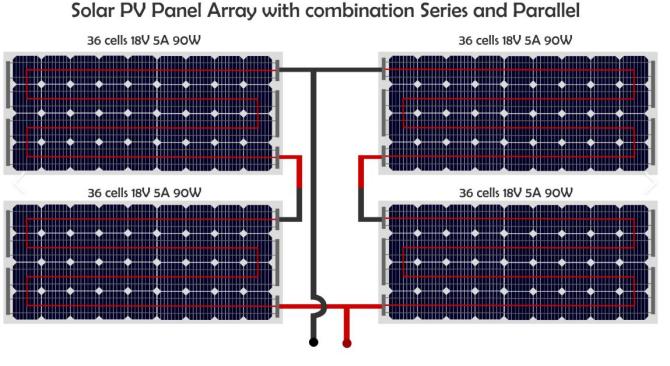

Fotogalvaanilise süsteemi efektiivsuse parandamiseks ühendatakse järjestikku mitu fotogalvaanilist paneeli, moodustades fotogalvaanilise stringi ja mitu fotogalvaaniliste stringide rühma on ühendatud paralleelselt fotogalvaanilise massiivi moodustamiseks. Fotogalvaanilise massiivi vool ühendatakse ühenduskasti kaudu ja siseneb allavoolu rakenduse linki. Et vältida fotogalvaanilise paneeli muutumist energiakoormuseks ja mõjutaks tõrke ilmnemise ajal üldist elektritootmise tõhusust ning vältida valesti ühendavatest või kohalikest kõrvalekalletest põhjustatud ülevoolu ohtusid, tuleb iga fotogalvaaniline string paigaldada mõlemasse otsa sulatatud suladega. Kui fotogalvaanilisel nööril ilmneb lühise tõrge, puhub seeriakaitse kiiresti ja isoleerib vigase osa, et tagada massiivi normaalne töö.

Lisaks võivad massiivi kaitsmed pakkuda kaitset ka allavoolu komponentidest, eriti kui lühisevool on suurem kui ühe PV-stringi vool. Kaitse nimivõimsus peab olema võimeline katma selliseid äärmuslikke tingimusi, et kaitsta süsteemi ohutut toimimist.

Rahvusvahelised standardid ja kodumaised spetsifikatsioonid

PV DC poole kaitse osas pakuvad olulised juhised asjakohased rahvusvahelised ja kodumaised standardid. Näiteks USA riikliku standardi artikkel 690.99NASI/NFPA 70"Riiklik elektrikood" (NEC) väidab selgelt, et juhtkonnad ja seadmed PV alamsüsteemi vooluahelates, PV väljundskeemid, muunduri väljundringid ja energiahoidla aku vooluringid peavad vastama juhtkonna ja seadmete kaitseklausite nõuetele. Lisaks võtab Hiina vastu samaväärse IEC standardiGB/T 16895.32-2021, mis näeb ette, et kui standardse testitingimuste korral on kaabli pidev voolu maht võrdne või suurem kui 1,25-kordne lühise vooluga, saab ülekoormuse kaitset eirata, kuid on soovitatav valida ka kaitsjad koos tootja konkreetsete tootejuhistega.

IEC on välja töötanudIEC 60269-6 standardSpetsiaalselt fotogalvaanilise süsteemi kaitsekaitsmete jaoks, mis näevad selgelt välja fotogalvaaniliste kaitsmete jõudlusnõuded, näiteks suudab taluda pidevaid lühisevoolusid ja kiiresti puhuda. Samal ajal ULi tehniline spetsifikatsioonSubjekt 2529annab olulisi juhiseid madala pingega kaitsmete kohta fotogalvaanilistes süsteemides. Need kaks on puhumisvoolu arvutamisel ja temperatuuri korrigeerimise koefitsientide kasutamisel pisut erinevad.

Kaitsme valimise kaalutlused

Kaitsmete valimisel fotogalvaanilistes süsteemides peaksid keskenduma järgmised näitajad:

Nimetatud pinge: kaitsme nimpinge peab vastama maksimaalsele avatud vooluahela pingele (orgaaniline orgaaniline vok), millele süsteem võib jõuda. Eriti külmadel aladel tuleks kaaluda fotogalvaanilise paneeli avatud voolupinge paranduse väärtust madalaimal ümbritseva õhu temperatuuril.

Nimevool: fotogalvaaniliste paneelidega jadaga ühendatud kaitsmete puhul on tavaliselt vaja nimivoolu IN ≥1,56 ISC (ISC on lühisevool). IEC standard on muudetud IN IN ≥1,42 ISC -ni ja USA UL -i standard on IS -i ISC. See tuleb valida koos tegeliku rakenduskeskkonnaga.

Rikkumisvõimsus: kaitsme purunemisvõime peaks olema piisav, et toime tulla lühise voolu piigiga ja kaitsta seadmeid kahjustuste eest.

Keskkonnaalane kohanemisvõime: kõrge temperatuuri või tiheda paigaldamise korral tuleks nimiväärtust vastavalt kaitsme tootja soovitustele sobivalt vähendada, et tagada pikaajaline stabiilne töö.

Järeldus

DC -kaitsmete paigaldamine fotogalvaanilistesse massiividesse pole mitte ainult vajalik vahend seadmete kaitsmiseks ja elektritootmise tõhususe parandamiseks, vaid ka oluline meede kogu süsteemi ohutu toimimise tagamiseks. Kaitsmete mõistlik valik nõuab selliseid tegureid nagu fotogalvaaniliste paneelide töökeskkond, lühisevool, avatud vooluahela pinge jne, et tagada süsteemi pikaajaline usaldusväärsus ja majandus.

Näiteks Zhejiang Galaxy Fuse Co., Ltd's1000VDC 30A 10x38mm päikeseenergia kaitsme linkja1500VDC 30A 10x85mm päikeseenergia PV kaitsme linkja1500VDC 630A 3L Bolt Type Solar PV kaitsme linkFotogalvaanilisi kaitsmeid on laialdaselt kasutatud fotogalvaaniliste ühenduskappide võtmekaitseasendites. Suurepärase jõudluse ja kõrge standardse sertifikaadiga pakuvad need kaitsmed stabiilseid ja usaldusväärseid lahendusi fotogalvaaniliste energiatootmise projektide jaoks, aidates süsteemil tõhusalt töötada.
